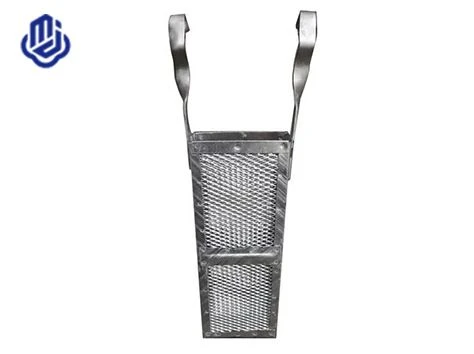

چین میں ٹائٹینیم باسکٹ سپلائر







آئٹم کا نام	ٹائٹینیم کی ٹوکری۔
مواد	Gr2 خالص ٹائٹینیم
طول و عرض	لمبائی x چوڑائی x موٹائی 400x120x50mm، 500x130x55mm، 600x150x55mm، 700x175x60mm، 800x195x60mm، 900x215x65mm، 1000x250x65mm، 400x120x50mm، 500x130x55mm، 600x150x55mm، 700x175x60mm، 800x195x60mm، 900x215x65mm، 1000x250x65mm، 750*40*35mm 200*630*40mm، 250*1150*60mm، 250*700*50mm، 760*40*105mm، یا کسٹمر کے ڈیزائن کے مطابق
میش ہول کا سائز	6*3 ملی میٹر، 5*4 ملی میٹر، 8*4 ملی میٹر، 10*5 ملی میٹر، 6*12 ملی میٹر
سوراخ کی شکل	رومبس یا گول
درخواستیں	الیکٹروپلاٹنگ انڈسٹری: 1) قیمتی دھاتی چڑھانا (Ag, Au, Pd) 2) ہارڈ کروم چڑھانا (CR6+) 3)بیس میٹل چڑھانا (Cu, Zn, Ni) 4) قیمتی دھات کی وصولی















ٹائٹینیم ٹوکریاں اور سلاٹس الیکٹروپلاٹنگ کے عمل میں بڑے پیمانے پر استعمال ہوتے ہیں۔ قومی پیداوار کے تمام شعبوں میں، الیکٹروپلاٹنگ کے عمل ہوتے ہیں، تو اس عمل میں، ٹائٹینیم کی ٹوکریاں اور سلاٹ کس طرح اپنا کردار ادا کرتے ہیں؟



صرف محتاط آپریشن مؤثر طریقے سے توانائی کو بچا سکتا ہے اور ماحول کی حفاظت کرسکتا ہے۔ ذیل میں الیکٹروپلاٹنگ کے عمل کے بارے میں کچھ بنیادی معلومات کا مختصر تعارف۔ چڑھانے کے عمل کی درجہ بندی: تیزابی روشن تانبے کا الیکٹروپلاٹنگ نکل الیکٹروپلاٹنگ/گولڈ الیکٹروپلاٹنگ ٹن



عمل کا بہاؤ: ایسڈ لیچنگ → پوری پلیٹ کاپر چڑھانا → ایسڈ آئل ہٹانا → مائکرو اینچنگ → ایسڈ لیچنگ → ٹن چڑھانا → ایسڈ لیچنگ → گرافک کاپر چڑھانا → نکل چڑھانا → سائٹرک ایسڈ لیچنگ → گولڈ چڑھانا۔



عمل کی تفصیل:

(1) تیزاب میں ڈبونا۔

① ایکشن اور مقصد: سطح آکسائڈ کو ہٹا دیں، سطح کو چالو کریں، عام حراستی تقریبا 5٪ ~ 10٪ ہے، بنیادی طور پر سلفورک ایسڈ مواد کی عدم استحکام کی وجہ سے ٹینک میں پانی کو روکنے کے لئے.



② CP گریڈ سلفیورک ایسڈ کا استعمال کریں، سطح کے آکسیکرن کو روکنے کے لیے تیزاب کے لیچنگ کا وقت بہت لمبا نہیں ہونا چاہیے۔ استعمال کی مدت کے بعد، جب تیزاب ابر آلود نظر آتا ہے یا تانبے کی مقدار بہت زیادہ ہوتی ہے، تو اسے بروقت تبدیل کرنا چاہیے تاکہ الیکٹروپلیٹڈ تانبے کے سلنڈر اور پلیٹ کی سطح کو آلودگی سے بچایا جا سکے۔



(2) مکمل پلیٹ چڑھانا تانبا ۔

① فنکشن اور مقصد: پتلے کیمیائی تانبے کی حفاظت کریں جو ابھی جمع ہوا ہے، اسے تیزاب سے خراب ہونے سے روکیں، اور الیکٹروپلاٹنگ کے ذریعے اسے ایک خاص حد تک شامل کریں۔



②غسل کے اہم اجزاء کاپر سلفیٹ اور سلفیورک ایسڈ ہیں، اور ہائی ایسڈ اور کم تانبے کا فارمولہ اختیار کیا جاتا ہے تاکہ الیکٹروپلاٹنگ کے دوران پلیٹ کی موٹائی کی تقسیم کی یکسانیت اور گہرے سوراخ کے گہرے چڑھانے کی صلاحیت کو یقینی بنایا جا سکے۔ سلفیورک ایسڈ کا مواد زیادہ تر 180 سے 240 گرام فی لیٹر ہے۔ کاپر سلفیٹ کا مواد عام طور پر تقریباً 75 g/l ہوتا ہے، اور ٹینک میں کلورائیڈ آئنوں کا سراغ مل سکتا ہے، جو چمک کے اثر کو بڑھانے کے لیے معاون گلوس ایجنٹ اور کاپر گلوس ایجنٹ کے طور پر استعمال کیا جا سکتا ہے۔ کاپر پالش کرنے والے ایجنٹ کی اضافی مقدار 3 ~ 5ml/L ہے، اور کاپر پالش کرنے والے ایجنٹ کا اضافہ عام طور پر ہزار ایمپیئر گھنٹے کے طریقہ کار سے یا اصل پروڈکشن پلیٹ اثر کے مطابق ہوتا ہے۔ فل پلیٹ پلیٹنگ کا کرنٹ عام طور پر پلیٹ کے پلیٹنگ ایریا کو 2 ایم پی ایس/مربع ڈیسی میٹر سے ضرب دے کر لگایا جاتا ہے۔ تانبے کے سلنڈر کا درجہ حرارت عام طور پر 22 ~ 32 ڈگری پر کنٹرول کیا جاتا ہے۔



③ عمل کی دیکھ بھال: روزانہ ہزاروں گھنٹے کے مطابق بروقت سپلیمنٹ کاپر پالش کرنے کے لیے؛ چیک کریں کہ آیا فلٹر پمپ ٹھیک سے کام کر رہا ہے۔ ہر 2-3 گھنٹے بعد کیتھوڈ کنڈکٹیو راڈ کو صاف کرنے کے لیے ایک صاف گیلے چیتھڑے کا استعمال کریں۔ لائٹ ایجنٹ کے مواد کو ہر ہفتے باقاعدگی سے تجزیہ اور ہال چیمبر ٹیسٹ کے ذریعے وقت پر ایڈجسٹ اور اضافی کیا جانا چاہئے؛ ہر ہفتے انوڈ کوندکٹو راڈ کو صاف کرنے کے لیے، برقی جوائنٹ کے دونوں سروں کی نالی، ٹائٹینیم کی ٹوکری میں انوڈ تانبے کی گیند کو بروقت سپلیمنٹ کریں۔ چیک کریں کہ آیا انوڈ ٹائٹینیم ٹوکری بیگ ہر ماہ خراب ہوا ہے اور اسے وقت پر تبدیل کریں۔ اور چیک کریں کہ آیا انوڈ ٹائٹینیم ٹوکری کے نیچے انوڈ مٹی ہے؛ ہر آدھے سال یا اس سے زیادہ، ٹینک مائع آلودگی کی مخصوص صورت حال کے مطابق، چاہے اسے بڑے پیمانے پر علاج کرنے کی ضرورت ہے؛ فلٹر پمپ کے فلٹر عنصر کو ہر دو ہفتے بعد تبدیل کریں۔



④ اینوڈ تانبے کی گیند میں فاسفورس کی تھوڑی مقدار ہوتی ہے، اس کا مقصد اینوڈ تحلیل کی کارکردگی کو کم کرنا اور تانبے کے پاؤڈر کی پیداوار کو کم کرنا ہے۔



⑤جب ادویات کی تکمیل کریں، جیسے کہ کاپر سلفیٹ یا سلفیورک ایسڈ کی ایک بڑی مقدار شامل کرنا، اسے کئی بار آہستہ آہستہ شامل کرنا چاہیے۔ بصورت دیگر، ٹینک کا درجہ حرارت بہت زیادہ ہو جائے گا، لائٹ ایجنٹ کے گلنے کا عمل تیز ہو جائے گا، اور ٹینک آلودہ ہو جائے گا۔



(3) تیزاب کی کمی۔

① مقصد اور کام: پرائمری کاپر اور گرافک الیکٹروپلاٹنگ کاپر یا نکل کے درمیان بائنڈنگ فورس کو یقینی بنانے کے لیے لائن کی تانبے کی سطح پر آکسائیڈ کو ہٹا دیں۔



② ایسڈ degreasing ایجنٹ کا استعمال کریں، صرف پیداوار کے دوران degreasing ایجنٹ کی حراستی اور وقت کو کنٹرول کرنے کی ضرورت ہے.



(4) مائیکروچنگ۔

① مقصد اور فنکشن: گرافک الیکٹروپلاٹنگ تانبے اور بنیادی تانبے کے درمیان بائنڈنگ فورس کو یقینی بنانے کے لیے لائن کی تانبے کی سطح کو صاف اور کھردری کریں۔



② سوڈیم پرسلفیٹ کو مائیکروچنگ ایجنٹ کے طور پر استعمال کیا جاتا ہے۔



(5) تیزاب میں ڈبونا۔

① عمل اور مقصد: پلیٹ کی سطح پر آکسائیڈ کو ہٹانا اور پانی کو ٹینک میں لانے سے روکنا جس کے نتیجے میں سلفیورک ایسڈ کا مواد غیر مستحکم ہوتا ہے۔



② CP گریڈ سلفورک ایسڈ لیچنگ کا استعمال کریں، وقت آکسیکرن کو روکنے کے لئے بہت طویل نہیں ہونا چاہئے.



(6) گرافک کاپر چڑھانا، جسے سیکنڈری کاپر بھی کہا جاتا ہے۔

مقصد اور فنکشن: ہر لائن کے ریٹیڈ موجودہ بوجھ کو پورا کرنے کے لئے، ہر لائن اور سوراخ تانبے کو ایک خاص موٹائی تک پہنچنے کی ضرورت ہے، لائن کاپر چڑھانا سوراخ تانبے اور لائن تانبے کو ایک خاص موٹائی تک جھاڑنا ہے۔



(7) ٹن چڑھانا۔

① مقصد اور فنکشن: گرافک پلیٹنگ خالص ٹن کا مقصد لائن اینچنگ کی حفاظت کے لیے خالص ٹن کو دھاتی سنکنرن مزاحمتی تہہ کے طور پر استعمال کرنا ہے۔



② ٹینک مائع بنیادی طور پر stannous سلفیٹ، سلفیورک ایسڈ اور additives پر مشتمل ہے؛ stannous سلفیٹ مواد تقریبا 35 g/l پر کنٹرول کیا جاتا ہے، اور سلفیورک ایسڈ تقریبا 10٪ پر کنٹرول کیا جاتا ہے؛ ٹننگ ایڈیٹیو کا اضافہ عام طور پر ہزار ایمپیئر گھنٹے کے طریقہ کار سے یا اصل پروڈکشن پلیٹ اثر کے مطابق ہوتا ہے۔ ٹن چڑھانے کے کرنٹ کو عام طور پر 1.5 amp/square decimeter کے طور پر شمار کیا جاتا ہے جس کو پلیٹ پر چڑھانے کے علاقے سے ضرب دیا جاتا ہے۔ ٹن سلنڈر کا درجہ حرارت کمرے کے درجہ حرارت پر برقرار رکھا جاتا ہے، عام طور پر 22 سے 30 ڈگری پر کنٹرول کیا جاتا ہے، لہذا گرمیوں میں کیونکہ درجہ حرارت بہت زیادہ ہوتا ہے، کولنگ ٹمپریچر کنٹرول سسٹم انسٹال کیا جا سکتا ہے۔



③پروسیس مینٹیننس: ٹننگ ایڈیٹیو ہر روز کلو ایمپیئر گھنٹے کے مطابق وقت کے ساتھ شامل کیے جاتے ہیں۔ چیک کریں کہ آیا فلٹر پمپ ٹھیک سے کام کر رہا ہے۔ ہر 2 سے 3 گھنٹے بعد کیتھوڈ کنڈکٹیو راڈ کو صاف گیلے چیتھڑے سے رگڑیں۔ ٹننگ ایڈیٹیو کے مواد کو باقاعدگی سے تجزیہ اور ہر ہفتے ہال چیمبر ٹیسٹ کے ذریعہ ایڈجسٹ کیا جانا چاہئے۔ ہر ہفتے اینوڈ کنڈکٹر راڈ کو صاف کرنے کے لیے، ٹینک کے برقی جوائنٹ کے دونوں سروں؛ اینوڈ بیگ کو ہر ماہ نقصان کے لیے چیک کریں اور اسے وقت پر تبدیل کریں۔ اور انوڈ بیگ کے نچلے حصے میں موجود انوڈ مٹی کو چیک کریں۔ فلٹر پمپ کے فلٹر عنصر کو ہر دو ہفتے بعد تبدیل کریں۔



④ اضافی ادویات کا عمل اوپر جیسا ہی ہے، اور اس کی تفصیل نہیں ہوگی۔



(8) نکل چڑھانا۔

① مقصد اور فنکشن: نکل چڑھانا پرت بنیادی طور پر تانبے کی پرت اور سونے کی پرت کے درمیان رکاوٹ کی پرت کے طور پر استعمال ہوتی ہے تاکہ سونے اور تانبے کی رسائی کو روکا جا سکے، جس سے بورڈ کی ویلڈیبلٹی اور سروس کی زندگی متاثر ہوتی ہے۔ ایک ہی وقت میں، نکل کی پرت بھی سونے کی پرت کی میکانکی طاقت کو بہت زیادہ بڑھاتی ہے۔



② پوری پلیٹ الیکٹروپلاٹنگ کاپر سے متعلق عمل کے پیرامیٹرز: نکل چڑھانے والی اضافی چیزوں کا اضافہ عام طور پر ہزار ایمپیئر گھنٹے کے طریقہ کار سے یا پلیٹ کے اصل پیداواری اثر کے مطابق ہوتا ہے، اضافی رقم تقریباً 200ml/KAH ہے۔ گرافک نکل چڑھانا کا کرنٹ عام طور پر 2 amp/square decimeter کے طور پر شمار کیا جاتا ہے جو پلیٹ پر چڑھانے والے علاقے سے ضرب کیا جاتا ہے۔ نکل سلنڈر کا درجہ حرارت 40 اور 55 ڈگری کے درمیان رکھا جاتا ہے۔



③ پروسیس مینٹیننس: روزانہ کلو ایمپیئر گھنٹے کے حساب سے نکل چڑھانا اضافی اشیاء کا بروقت اضافہ؛ چیک کریں کہ آیا فلٹر پمپ ٹھیک سے کام کر رہا ہے۔ ہر 2 سے 3 گھنٹے بعد کیتھوڈ کنڈکٹیو راڈ کو صاف گیلے چیتھڑے سے رگڑیں۔ نکل چڑھانے والی اشیاء کے مواد کو ہر ہفتے باقاعدگی سے تجزیہ اور ہال ٹینک ٹیسٹ کے ذریعہ وقت پر ایڈجسٹ اور اضافی کیا جانا چاہئے۔ ہر ہفتے اینوڈ کنڈکٹیو راڈ کو صاف کرنے کے لیے، برقی جوائنٹ کے دونوں سروں کی نالی، ٹائٹینیم ٹوکری میں اینوڈ نکل اینگل کو بروقت مکمل کریں، 6 سے 8 گھنٹے تک کم کرنٹ الیکٹرولیسس کے ساتھ؛ چیک کریں کہ آیا انوڈ ٹائٹینیم ٹوکری بیگ ہر ماہ خراب ہوا ہے اور اسے وقت پر تبدیل کریں۔ اور چیک کریں کہ آیا انوڈ ٹائٹینیم ٹوکری کے نیچے انوڈ مٹی ہے؛ فلٹر پمپ کے فلٹر عنصر کو ہر دو ہفتے بعد تبدیل کریں۔



④ اضافی ادویات کا عمل اوپر جیسا ہی ہے، اور اس کی تفصیل نہیں ہوگی۔





(9) الیکٹرک گولڈ چڑھانا: سخت سونے اور پانی کے سونے کے عمل میں تقسیم کیا گیا ہے، ٹینک مائع کی ساخت بنیادی طور پر ایک جیسی ہے، اور ہارڈ گولڈ ٹینک میں نکل، کوبالٹ، آئرن اور دیگر عناصر کا سراغ لگانا ہے۔

① مقصد اور فنکشن: سونا ایک قیمتی دھات ہے، جس میں ویلڈ ایبلٹی، آکسیڈیشن مزاحمت، سنکنرن مزاحمت، چھوٹے رابطے کی مزاحمت، مصر دات کی اچھی لباس مزاحمت وغیرہ ہے۔



② سرکٹ بورڈ چڑھانا بنیادی طور پر سائٹرک ایسڈ سونے کا غسل، سادہ دیکھ بھال، کام کرنے میں آسان ہے۔



پانی میں سونے کا مواد تقریباً 1 g/l پر کنٹرول کیا جاتا ہے، pH قدر تقریباً 4.5 ہے، اور درجہ حرارت تقریباً 35 ڈگری ہے۔



④ شامل کی جانے والی اہم ادویات میں تیزاب ایڈجسٹمنٹ نمک، بنیادی ایڈجسٹمنٹ نمک، کنڈکٹو نمک، گولڈ چڑھایا اضافی اضافی اشیاء اور سونے کا نمک شامل ہیں۔



⑤ الیکٹروپلاٹنگ کے بعد سونے کی پلیٹ کو ریکوری واٹر کے طور پر خالص پانی سے دھونا چاہیے، اور اسے سونے کے سلنڈر کے بخارات کی تبدیلی کے مائع کی سطح کو پورا کرنے کے لیے بھی استعمال کیا جا سکتا ہے۔



⑥ سونے کے سلنڈر کو پلاٹینم چڑھایا ٹائٹینیم میش انوڈ کے طور پر استعمال کرنا چاہیے۔



سونے کے سلنڈر کی نامیاتی آلودگی کو کاربن کور کے ساتھ مسلسل فلٹر کیا جانا چاہیے، اور مناسب مقدار میں گولڈ چڑھایا ہوا شامل کیا جانا چاہیے۔













1. ٹائٹینیم بلیو کی چالکتا ناقص ہے، عام طور پر پانی کے باہر ہک کرنٹ 0.26A/MM2 سے زیادہ نہیں ہوتا ہے، اور ہک کرنٹ 1.5A/MM2 سے زیادہ نہیں ہوتا ہے، ورنہ ہک کا جسم گرم ہوجاتا ہے۔ ، جس کے نتیجے میں پلیٹنگ محلول کے درجہ حرارت میں اضافہ، برقی توانائی کا ضیاع، اور یہاں تک کہ گرمی کی وجہ سے پلاسٹک کے ٹینک کے جسم کو نقصان پہنچے گا۔ یہ پتہ چلا ہے کہ ٹائٹینیم بلیو کی مقدار یا ٹائٹینیم بلیو ہک کے کراس سیکشن سائز کو ٹائٹینیم بلیو کی چالکتا کو بہتر بنانے کے لیے بڑھایا جا سکتا ہے جب ہک واضح طور پر گرم ہو جاتا ہے۔

2. ٹائٹینیم بلیو ہک اور الیکٹروڈ عام طور پر کسی چپٹی یا گول سطح کے ساتھ رابطے میں نہیں ہوتے ہیں، جس کی وجہ سے الیکٹروڈ کا خراب رابطہ اور دھبہ سنکنرن ہونا آسان ہوتا ہے۔

3. ٹائٹینیم ٹوکری کا منہ انوڈ سلیگ کے اخراج کو روکنے کے لیے مائع کی سطح سے قدرے اونچا ہونا چاہیے۔

4. ٹائٹینیم بلیو کا نچلا سرا حصوں کے 100-MM سے زیادہ ہونا چاہیے تاکہ نچلے سرے والے حصوں میں کرنٹ کی ضرورت سے زیادہ ارتکاز سے بچا جا سکے، جو جلنے کا سبب بنتا ہے۔

5. ٹائٹینیم کی ٹوکری اور انوڈ آپس میں قریبی رابطے میں ہونا چاہیے، بصورت دیگر ٹائٹینیم بلیو پر انوڈ پوائنٹ تیزی سے بڑھے گا، جس سے ٹائٹینیم بلیو کی سطح پر آکسیجن کے ارتقاء اور کلورین کے رد عمل کا باعث بنے گا، جس سے ٹائٹینیم کی ٹوکری کو نقصان پہنچے گا اور اضافی اشیاء کی آکسیڈیشن ہو گی۔ .

6. کوٹنگ کو پھٹنے سے روکنے کے لیے، انوڈ بیگ کو ٹائٹینیم نیلے رنگ میں آؤٹ سورس کیا جانا چاہیے، کیونکہ بیگ کو عام طور پر بغیر ہٹائے طویل عرصے تک استعمال کیا جاتا ہے، اس لیے "ڈبل بیگ" کا طریقہ استعمال کرنے کی سفارش کی جاتی ہے۔

7. اینوڈ بیگ کو ٹائٹینیم کی ٹوکری کے منہ کو مضبوطی سے لپیٹنا چاہیے، اور بیگ کے نچلے حصے کو چند سینٹی میٹر کا فاصلہ چھوڑ دیا جانا چاہیے تاکہ پیدا ہونے والی اینوڈ مٹی کو ذخیرہ کیا جا سکے۔







پیکیج: پلاسٹک کے تھیلے اور کاغذ اندر کی طرح، لکڑی کا کیس باہر کی طرح۔

شپنگ شرائط:
1. نمونہ آرڈر کے لیے: ہم بین الاقوامی ایکسپریس فریٹ بھی استعمال کرتے ہیں: جیسے: DHL، TNT، EMS، UPS وغیرہ۔
2. اگر آپ کی مقدار بڑی ہے، تو ہم ہوائی یا سمندری نقل و حمل پر غور کریں گے، تمام تفصیلی شرائط جن پر ہم معاہدہ میں بات کریں گے۔
تبصرہ: نمونہ ہم آپ کے ٹیسٹ کے لیے بھی دستیاب ہو سکتے ہیں۔ ہماری کمپنی ملکی اور غیر ملکی متعلقہ تکنیکی معیارات یا خصوصی درخواستوں کے مطابق ایک مضبوط تکنیکی ٹیم، پراسیس ٹیکنالوجی، مکمل پیداواری سازوسامان، جدید پتہ لگانے والے آلات کے ساتھ سیریز کی نان فیرس دھاتی مصنوعات تیار کرتی ہے۔





ملک: چین

شامل کریں: باوٹی روڈ، جینتائی، باوجی شہر، شانسی، چین

سیل/واٹس ایپ :+86 18309262795

ای میل:annie@jmyunti.com

ویب سائٹ: www.jm-titanium.com











ڈاؤن لوڈ، اتارنا ٹیگ: چین، چین، سپلائرز، مینوفیکچررز، فیکٹری، اپنی مرضی کے مطابق، تھوک، خرید، قیمت، سستا، فروخت، کوٹیشن، اسٹاک میں، مفت نمونہ میں ٹائٹینیم ٹوکری فراہم کنندہ
